Medición de Puesta a Tierra según Protocolo SRT 900/15

Las instalaciones eléctricas representan uno de los principales factores de riesgo dentro de establecimientos industriales, comerciales, educativos y de servicios. Un sistema eléctrico defectuoso puede generar riesgos de electrocución, incendios, daños a equipos y fallas operativas.

Por este motivo, la Superintendencia de Riesgos del Trabajo (SRT), mediante la Resolución SRT Nº 900/15, establece protocolos específicos para la verificación de las condiciones de seguridad eléctrica, incluyendo la medición de puesta a tierra y la verificación del correcto funcionamiento de las protecciones eléctricas.

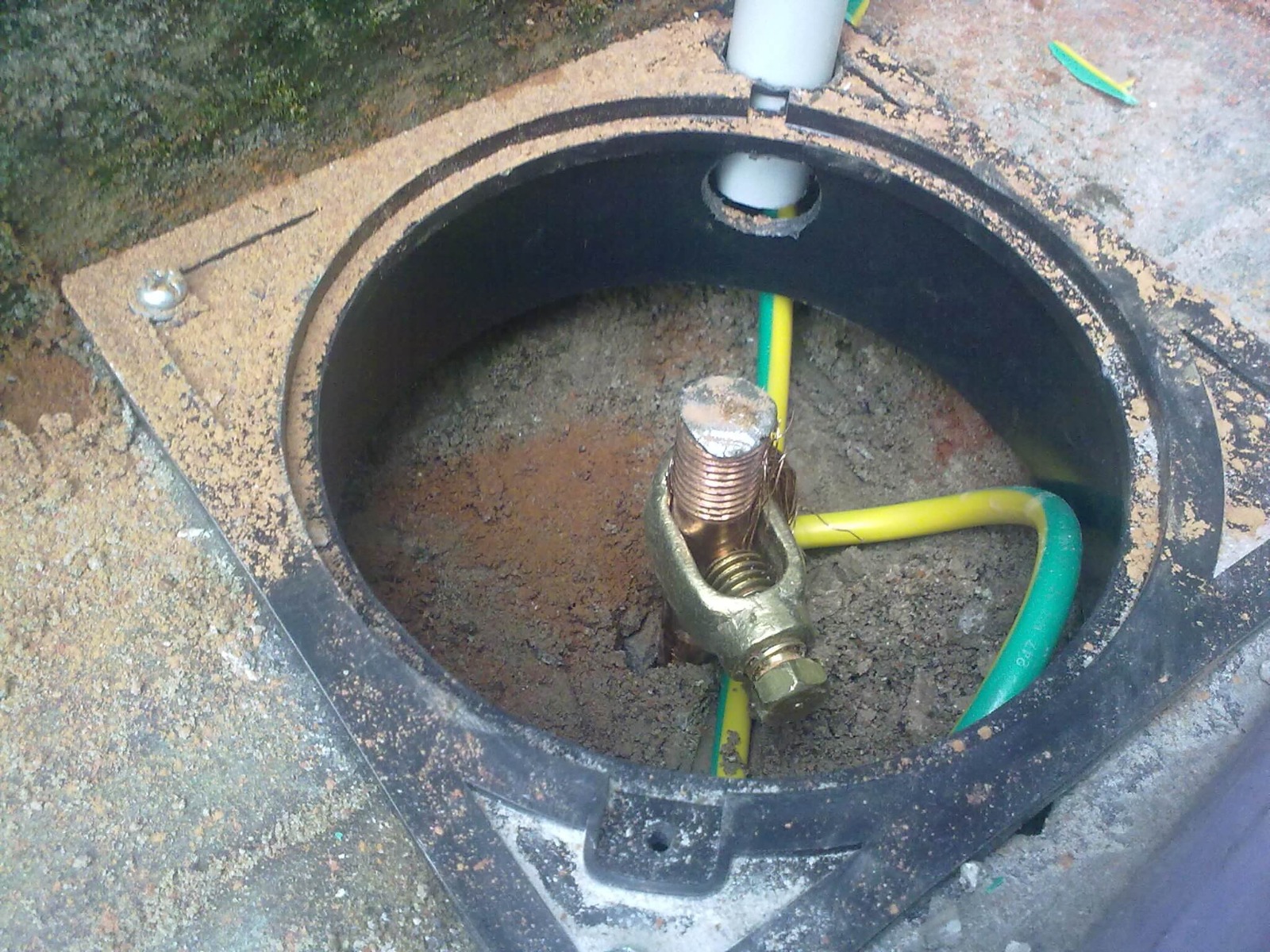

¿Qué es la puesta a tierra?

La puesta a tierra es un sistema de protección eléctrica que permite derivar hacia el terreno las corrientes de falla, evitando tensiones peligrosas sobre masas metálicas accesibles de equipos e instalaciones.

Su función principal es proteger a las personas frente a contactos indirectos y colaborar con el correcto funcionamiento de las protecciones eléctricas.

En términos simples: si ocurre una falla eléctrica, la corriente se deriva a tierra en lugar de circular por una persona o por partes metálicas expuestas.

¿Para qué se realiza la medición de puesta a tierra?

La medición permite verificar:

• Que la resistencia de puesta a tierra se encuentre dentro de valores seguros.
• Que exista continuidad eléctrica entre las masas metálicas y el sistema de tierra.
• Que los dispositivos de protección actúen correctamente ante una falla.
• Que la instalación cumpla con la normativa vigente.

Además, constituye un requisito habitual en:

• Auditorías de ART.
• Habilitaciones.
• Sistemas de gestión.
• Certificaciones eléctricas.
• Planes de mantenimiento preventivo.

¿Qué controles contempla el protocolo SRT 900/15?

Medición de resistencia de puesta a tierra
Se verifica el valor de resistencia del sistema de puesta a tierra mediante instrumental específico (telurímetro).

El objetivo es garantizar una adecuada derivación de corriente ante fallas.

Medición de continuidad de las masas

Se controla la continuidad eléctrica entre:

• Tableros.
• Carcasas metálicas.
• Canalizaciones.
• Tomas.
• Equipos eléctricos.
• Sistema general de puesta a tierra.

Esto asegura que, ante una falla, la corriente efectivamente pueda derivarse hacia tierra.

Prueba de disyuntores diferenciales

También se realiza la verificación de:

• Tiempo de actuación.
• Corriente de disparo.
• Velocidad de respuesta del disyuntor diferencial.

El disyuntor diferencial es el dispositivo que protege a las personas frente a fugas de corriente y contactos eléctricos indirectos.

Un disyuntor defectuoso puede no actuar ante una falla, anulando completamente la protección.

¿Cada cuánto tiempo debe realizarse?

Por exigencia normativa y como criterio general, las verificaciones deben realizarse al menos una vez al año.

También deben efectuarse:

• Luego de modificaciones eléctricas.
• Después de reparaciones importantes.
• Ante fallas reiteradas.
• Cuando existan ambientes agresivos o húmedos.
• Si se detectan anomalías en tableros o protecciones.

Valores máximos admitidos de puesta a tierra

Valor general

• Hasta 40 ohms.

Sin embargo, conforme a buenas prácticas eléctricas, se buscan valores considerablemente menores.

Hospitales y áreas críticas

En hospitales, quirófanos y áreas de uso sanitario crítico, los valores exigidos son mucho más bajos debido al elevado riesgo para pacientes y equipos médicos.

• Menores o iguales a 10 ohms.
• Incluso inferiores en áreas críticas específicas.

Estaciones de servicio

En estaciones de servicio y sectores con atmósferas inflamables, las exigencias son más estrictas debido al riesgo de incendio o explosión.

• Iguales o menores a 10 ohms.

Además, deben verificarse sistemas equipotenciales y continuidad de estructuras metálicas.

¿Qué sucede si no existe puesta a tierra?

• Riesgo de electrocución.
• Fallas de funcionamiento.
• Incendios por fallas eléctricas.
• Daños en equipos electrónicos.
• No actuación de protecciones.
• Tensiones peligrosas sobre estructuras metálicas.

En muchos accidentes eléctricos graves, el problema principal no es solamente la falla eléctrica, sino la inexistencia o deficiencia del sistema de puesta a tierra.

Otras medidas fundamentales de seguridad eléctrica

La puesta a tierra es solamente una parte del sistema de protección eléctrica. Una instalación segura también debe contar con:

• Llaves termomagnéticas.
• Disyuntores diferenciales.
• Tableros protegidos.
• Tapas de protección.
• Señalización eléctrica.
• Cableado embutido o canalizado.
• Conductores eléctricos de sección adecuada.
• Mantenimiento preventivo.
• Protección contra contactos eléctricos directos e indirectos.
• Correcta identificación de circuitos eléctricos.

Certificación y documentación

Una vez realizadas las verificaciones, se emite un informe técnico o protocolo que puede incluir:

• Valores obtenidos.
• Estado de las protecciones.
• Observaciones técnicas.
• Recomendaciones.
• Certificación profesional.

Esta documentación suele ser requerida por:

• ART.
• Auditorías.
• Habilitaciones.
• Seguros.
• Organismos de control.

Servicios de medición y certificación eléctrica

En Prevención EMEDE realizamos:

• Medición de puesta a tierra.
• Medición de continuidad de masas.
• Verificación y prueba de disyuntores diferenciales.
• Protocolos y certificaciones eléctricas.
• Relevamientos de seguridad eléctrica.
• Evaluación de instalaciones eléctricas laborales e industriales.

Los controles se efectúan mediante instrumental específico y conforme a los lineamientos establecidos por la Resolución SRT Nº 900/15 y normativa técnica aplicable.

Asimismo, brindamos asesoramiento técnico para la adecuación de instalaciones eléctricas, detección de anomalías y mejora de las condiciones de seguridad eléctrica en establecimientos comerciales, industriales, educativos y de servicios.

Conclusión

La correcta verificación de las instalaciones eléctricas no solo constituye una exigencia normativa, sino una medida fundamental para la prevención de accidentes eléctricos e incendios.

La medición de puesta a tierra, continuidad y funcionamiento de disyuntores permite detectar fallas invisibles que pueden transformarse en situaciones de alto riesgo.

Un adecuado mantenimiento eléctrico, acompañado de controles periódicos y certificaciones profesionales, constituye una de las herramientas más importantes para garantizar la seguridad de las personas y la protección de las instalaciones.
